CCD視覺檢測工作原理解析

2020-07-11 14:28:02 責任編輯: 瑞智光電 0

    CCD簡介及CCD工作過程描述


    CCD,中文全名:電荷耦合元件??梢苑Q為CCD圖像傳感器。CCD廣泛用于數字?jǐn)z影,天文學,尤其是光學遙測,光學和光譜望遠鏡以及高速攝影技術。CCD器件及其應用技術的研究取得了驚人的進展,特別是在圖像傳感和非接觸式測量領域。


    CCD的工作過程分為光電轉換,電荷存儲,電荷轉移和電荷檢測四個部分。光電轉換是將光信號轉換為電信號。CCD由許多光敏像素組成,每個像素都是一個光電二極管,可檢測像素上產生的電荷,產生的信號電荷量直接與入射光的強度和曝光時間成正比。

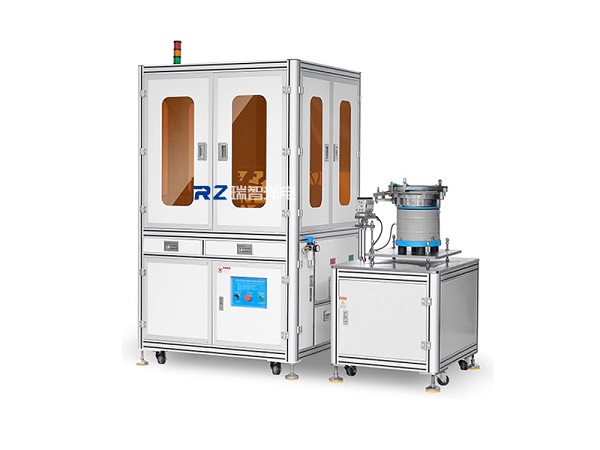

CCD視覺檢測設備

    CCD視覺檢測工作原理


    CCD視覺檢測設備是使用機器代替人眼進行測量和判斷。CCD視覺檢測工作原理是指通過CCD圖像拾取設備將捕獲的對象轉換為圖像信號,然后將其發送到專用圖像處理系統,根據像素分布和亮度,色彩等信息,將其轉換為數字信號;圖像系統對這些信號執行各種操作以提取目標的特征(例如面積,數量,位置,長度),然后根據預設的允許范圍和其他條件,包括尺寸,角度,數量,面合格/不合格,有/無等,以實現自動識別功能。然后根據判別結果在現場控制設備的操作。這是生產,組裝或包裝的寶貴機制。它在檢測缺陷和防止將缺陷產品交付給消費者方面具有不可估量的價值。


    CCD視覺檢測功能


    CCD機器視覺系統是用于工業檢測和識別的高科技產品,機器視覺提高了生產的靈活性和自動化程度。在某些不適合危險工作環境或人工視覺的情況下,這些條件很難滿足手動工作的要求,通常使用機器視覺來代替人工視覺。同時,在大規模工業生產過程中,人工視覺被用來檢查產品質量和效率不高,并且準確性不高,機器視覺檢測方法可以大大提高生產效率和生產自動化。


    在當今世界,科學技術日新月異,并且不斷引入越來越強大和復雜的技術產品,為人們的工作和生活帶來了創新的經驗和變化。在這些高質量技術產品的背后,存在著越來越復雜的生產過程,需要進行加工,組裝和檢查。這些對自動化機器,CCD機器視覺系統的眼睛提出了越來越高的要求。CCD機器視覺系統在工業中的應用將越來越受歡迎。將來,它將取代工廠中的體力勞動,進行一些檢測和識別。


    CCD視覺檢測的重要因素


    照明是影響機器視覺系統輸入的重要因素,它直接影響輸入數據的質量和應用效果。由于沒有通用的機器視覺照明設備,因此對于每個特定的應用示例,必須選擇相應的照明設備以達到最佳效果。


    光源可分為可見光和不可見光。幾種常用的可見光源是白旗燈,熒光燈,水銀燈和鈉燈。可見光的缺點是光能不能保持穩定。如何保持光能在一定程度上穩定是實際過程中亟待解決的問題。


    另一方面,環境光可能會影響圖像質量,因此您可以使用添加保護屏的方法來減少環境光的影響。根據其照明方法,照明系統可以分為:背光照明,前向照明,結構照明和頻閃照明。


    其中,背光是將要測量的物體放置在光源和攝像機之間,其優點是可以獲取高對比度的圖像。正向照明意味著光源和攝像機位于待測物體的同一側,易于安裝。


    結構化光照明將光柵或線性光源投射到被測對象上,并根據它們產生的失真來解調被測對象的三維信息。頻閃閃光燈照明是為了將高頻光脈沖照射到物體上,并且照相機的拍攝需要與光源同步。
